HJD-A1 เครื่องพิมพ์วงรี

วีดีโอ

คุณสมบัติ:

1. เซอร์โว ไดรฟ์(แบรนด์: Xinjie) ข้อได้เปรียบของแบรนด์: ด้วยโปรแกรมคู่ ข้อดี: การสกรีน การตั้ง และการปรับ ประหยัดครึ่งหนึ่งและใช้คนเพียงคนวางผ้าเก็บผ้าเพียงคนเดียวเท่านั้น

2. มีฟังชั่นที่หลากหลาย, แต่ละหัวพิมพ์สามารถแยกสั่งงานได้

3. พร้อมก้านสูบทองแดงพร้อมหล่อลื่นภายใน

4. รางนำพิมพ์รูปตัว T เสียงต่ำ

5. ในแต่ละหัว มีกระบอกลม1ตัว

6. ตัวหนีบระบบลม, ล็อคและเปลี่ยนมีดปาดได้อย่างรวดเร็ว, มีประสิทธิภาพ, ประหยัดเวลา, แน่นกระชับ

7. มีตัวล็อคหัวเครื่องป้องกันการกระโดด ปลอดภัยมากขึ้นใช้งานสะดวก

8. โครงสร้างโครงเหล็กโดยรวม : วัสดุหนาขึ้นทนทานและแข็งแรงและรับน้ำหนักได้ดี

9. สามารถเปลี่ยนบล็อคได้อย่างรวดเร็ว สลับไปมาระหว่างเสื้อผ้าและผ้าชิ้น ด้วยฟังก์ชันที่หลากหลายในเครื่องเดียว การดำเนินการด้วยปุ่มเดียวในการเปลี่ยนบล็อค รักษาระดับอัตโนมัติ การเปลี่ยนบล็อคใช้เวลาเพียงไม่กี่วินาที ไม่ต้องหยุด การเปลี่ยนบล็อค ปูผ้า เก็บผ้า ทำได้ง่าย

10. การออกแบบที่สมบูรณ์ สามารถยืนได้ (แพลตฟอร์มขนาดใหญ่)

11. คุณสมบัติของโต๊ะสกรีนอลูมิเนียมแผ่นรังผึ้ง: น้ำหนักเบา สามารถลดภาระของแท่นวางเครื่องได้อย่างมีประสิทธิภาพ สามารถทำให้เครื่องมีเสถียรภาพมากขึ้น แท่นวางสามารถทำงานได้เร็วขึ้น และสามารถเพิ่มผลผลิตได้ 20% การทำความร้อนและความเย็นอย่างรวดเร็ว、

12. หลอดรูปตัว S ประหยัดพลังงาน 40%

ภาพรายละเอียด

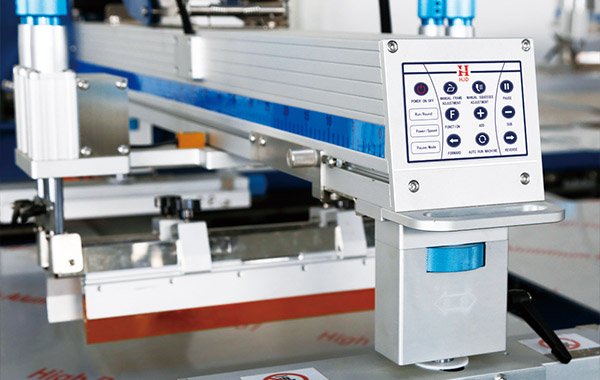

ฟังก์ชั่นหลากหลาย

กระบอกปาด Yadeke

กระบอกควบคุมตำแหน่ง Yadeke

ตลับลูกปืนรางกลม

เซ็นเซอร์ Yangming ของไต้หวัน

โซ่แท้ของไต้หวัน

ตำแหน่งสามเหลี่ยม

เซอร์โวมอเตอร์หลัก Xinjie

เซอร์โวมอเตอร์ปาดสกรีน Xinjie

ตารางพารามิเตอร์

新椭圆机技术参数（标准板）

รุ่น	单位	2S	4S	6S	8S	10S	12S	14S	16S	18S	20S	22S	24S	26S	28S
จำนวนแป้น	块(piece)	10	16	22	28	34	40	46	52	58	64	70	76	82	88
จำนวนหัวพิมพ์	色(color)	2	4	6	8	10	12	14	16	18	20	22	24	26	28
แป้นสกรีน	厘米（cm）	6386.5（พื้นที่สกรีน：6070）
บล็อคใหญ่สุด	厘米（cm）	外尺寸：宽72*长102
บล็อคเล็กสุด	厘米（cm）	外尺寸：宽52*长50
ความยาวเครื่อง	厘米（cm）		712	935	1158	1381	1604	1827	2050	2273	2496	2719	2942	3165	3388
ความกว้างเครื่อง	厘米（cm）	330（ไม่รวมแฟลช เคียว）
ความสูงเครื่อง	厘米（cm）	156
ขนาดขนาดชิ้นส่วนใหญ่สุด	厘米（cm）		271150156
ขนาดชิ้นส่วนหนักสุด	千克（kg)		420
น้ำหนักเครื่อง	千克（kg)		1828	2583	3338	4093	4848	5603	6358	7113	7868	8623	9378	10133	10888
ปริมาณการใช้อากาศ	米3/分钟（m3/minute)	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.55	0.6	0.65	0.7
ข้อกำหนดความดันอากาศ		0.6Mpa/0.8Mpa（ต้องผ่านระบบอบแห้งและกรอง）
ไดรฟ์หัวพิมพ์	瓦（W）	单印头伺服电机400W
การใช้พลังงานไฟฟ้า	千瓦/小时（KW/hour)	2.7	3.5	4.3	5.2	5.9	6.7	7.5	8.5	9.8	10.6	11.4	12.2	13	13.8
ระบบไฟ		3เฟส380V/50HZ（Three phase 380V/50HZ)
ผลิตสูงสุด	件/小时（pieces/hour)	700-800
ขนาดมีดสกรีน	厘米（cm）	60，55，50，45，40，35，30，25，20（45มาตราฐาน）
ขนาดมีดคืนหมึก	厘米（cm）	61，56，51，46，41，36，31，26，21（46มาตราฐาน）
无链条传动，套位精度±0.02mm

ข้อมูลเครื่องสกรีนวง(แป้นใหญ่)

รุ่น	单位	2S	4S	6S	8S	10S	12S	14S	16S	18S	20S	22S	24S
จำนวนแป้น	块(piece)	12	18	24	30	36	42	48	54	60	66	72	78
จำนวนหัวพิมพ์	色(color)	2	4	6	8	10	12	14	16	18	20	22	24
แป้นสกรีน	厘米（cm）	70105（พื้นที่สกรีน：6790）
บล็อคใหญ่สุด	厘米（cm）	外尺寸：宽80*长118
บล็อคเล็กสุด	厘米（cm）	外尺寸：宽52*长50
ความยาวเครื่อง	厘米（cm）	648	894	1140	1386	1632	1878	2124	2370	2616	2862	3108	3354
ความกว้างเครื่อง	厘米（cm）	367（ไม่รวมแฟลช เคียว）
ความสูงเครื่อง	厘米（cm）	161
ขนาดขนาดชิ้นส่วนใหญ่สุด	厘米（cm）	246150161
ขนาดชิ้นส่วนหนักสุด	千克（kg)	480
น้ำหนักเครื่อง	千克（kg)	1650	2495	3340	4185	5030	5875	6720	7565	8410	9255	10100	10945
ปริมาณการใช้อากาศ	米3/分钟（m3/minute)	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.55	0.6
ข้อกำหนดความดันอากาศ		0.6Mpa/0.8Mpa（ต้องผ่านระบบอบแห้งและกรอง）
ไดรฟ์หัวพิมพ์	瓦（W）	单印头伺服电机400W
การใช้พลังงานไฟฟ้า	千瓦/小时（KW/hour)	2.7	3.5	4.3	5.2	5.9	6.7	7.5	8.5	9.8	10.6	11.4	12.2
ระบบไฟ		3เฟส380V/50HZ（Three phase 380V/50HZ)
ผลิตสูงสุด	件/小时（pieces/hour)	700-800
ขนาดมีดสกรีน	厘米（cm）	67，60，55，50，45，40，35，30，25，20（60มาตราฐาน）
ขนาดมีดคืนหมึก	厘米（cm）	68，61，56，51，46，41，36，31，26，21（61มาตราฐาน）
无链条传动，套位精度±0.02mm

新椭圆机技术参数（超大台板）

รุ่น	单位	2S	4S	6S	8S	10S	12S	14S	16S	18S	20S	22S
จำนวนแป้น	块(piece)	12	18	24	30	36	42	48	54	60	66	72
จำนวนหัวพิมพ์	色(color)	2	4	6	8	10	12	14	16	18	20	22
แป้นสกรีน	厘米（cm）	95130（พื้นที่สกรีน：92115）
บล็อคใหญ่สุด	厘米（cm）	外尺寸：宽98*长135
บล็อคเล็กสุด	厘米（cm）	外尺寸：宽52*长50
ความยาวเครื่อง	厘米（cm）	748	1046	1344	1642	1940	2238	2536	2834	3132	3430	3728
ความกว้างเครื่อง	厘米（cm）	403（ไม่รวมแฟลช เคียว）
ความสูงเครื่อง	厘米（cm）	161
ขนาดขนาดชิ้นส่วนใหญ่สุด	厘米（cm）	298182161
ขนาดชิ้นส่วนหนักสุด	千克（kg)	595
น้ำหนักเครื่อง	千克（kg)	2130	3160	4190	5220	6250	7280	8310	9340	10370	11400	12430
ปริมาณการใช้อากาศ	米3/分钟（m3/minute)	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.55
ข้อกำหนดความดันอากาศ		0.6Mpa/0.8Mpa（ต้องผ่านระบบอบแห้งและกรอง）
ไดรฟ์หัวพิมพ์	瓦（W）	单印头伺服电机400W
การใช้พลังงานไฟฟ้า	千瓦/小时（KW/hour)	2.7	3.5	4.3	5.2	5.9	6.7	7.5	8.5	9.8	10.6	11.4
ระบบไฟ		3เฟส380V/50HZ（Three phase 380V/50HZ)
ผลิตสูงสุด	件/小时（pieces/hour)	700-800
ขนาดมีดสกรีน	厘米（cm）	92,85,80，75,70,67，60，55，50，45，40，35，30，25，20（67มาตราฐาน）
ขนาดมีดคืนหมึก	厘米（cm）	93,86,81，76,71,68，61，56，51，46，41，36，31，26，21（68มาตราฐาน）
无链条传动，套位精度±0.02mm
